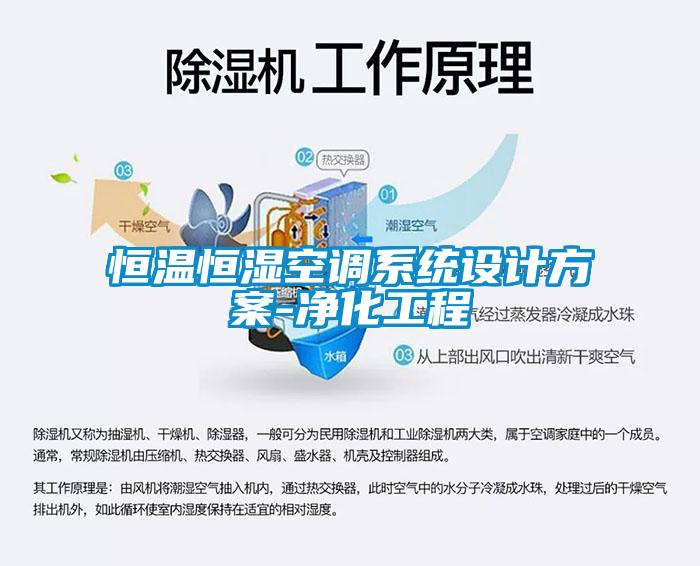

　　一、恒溫恒濕組合空調的概論

　　恒溫恒濕空調應可滿足室內溫度土1℃和相對濕度土5%，比較精確的參數控制要求。大多數電子工業、精儀表工業、精密機械加工工業;醫藥工業、印刷工業、食品工業、化妝品工業等潔凈室生產廠房的空調系統基本上都屬于此類型。

　　這類空調系統的最簡化的結構。如果地處嚴寒地區，即使新風閥全關或正常運行時新回風混合后的空氣溫度低于零度，表冷器內有可能受到冰凍危害時，其前面顯然還應設置預加熱器。

　　此外，由于新風空氣始終是室內濕度和潔凈度最大、最直接、作用最迅速的干擾因素，所以，全年采用固定不變的新風量。

　　在這系統中由于表冷器的運行伴生降溫和去濕雙重效應，所以，其工作應同時接受兩個控制器的控制。至于它在某一時刻接受其中的哪一個信號控制，則需視哪一個參數要求來獲滿足而定(一般情況下都是大值優先，但也有濕度優先)。

　　這控制方式對于室內有散濕負荷，特別是濕負荷變化大的對象房間，無疑是十分合適的，因為它不是靠控制固定露點溫度來保持室內相對濕度的。雖然，有的人被稱它為無露點控制方式，但這并不意味著經表冷器處理的空氣不必處理到相應的必要的露點溫度。從原理上說，要去濕，便必須把空氣處理到相應的露點溫度。

　　所以，這樣的控制方式也許把它稱之為不定露點溫度控制更恰當些。這樣，全部經如此處理后的冷空氣進入房間后，除非室內有大量顯熱負荷，在大多數情況下，必然會導致室內過冷，相對濕度顯得過高。

　　所以，該系統在實際運行過程中，選擇器選擇的控制信號必然多半是來自濕度控制器的信號。于是，其實際的結果，并不能在很大程度上減少再熱，避免冷熱抵消。

　　二、恒溫恒濕組合空調構成

　　恒溫恒濕型組合空調的一般結構包括新回風混合段，表冷段，加熱段，檢修空段，加濕段，二次加熱段，二次回風段，送風機段，均流段，中效段，送風段等。

　　三、自控設計

　　3.1房間溫、濕度控制

　　溫濕度傳感器分別采集回風溫、濕度實際值后，把信號送至PLC控制器與設定值相比較，根據PID計算結果，控制器輸出相應信號自動控制冷水電動比例調節閥、電加熱器;電極加濕器，來調節冷量、熱量及蒸汽量，使房間的溫、濕度達到設定范圍;當濕度高于設定值時，不管溫度是什么狀態下，濕度優先，這時冷水閥打開，制冷除濕;若這時溫度低于設定值時，電加熱分級打開，達到恒溫恒濕的效果。控制精度：溫度為±1℃，濕度為±5%。

　　3.2過濾器差壓報警控制

　　裝于初效過濾器、中效過濾器、高效過濾器兩側的壓差開關，當檢測到初效過濾器、中效過濾器、高效壓差的實際值高于設定值，壓差開關輸出一個開關量控制信號，報警輸出，告訴用戶，你所用的初、中、高效過濾器需要清洗或者更換。

　　3.3缺風保護報警控制

　　當風機有故障停止時，裝于風機段的壓差開關，輸出信號至PLC，控制器停止所有工作，同時有報警輸出，保護空調機組。

　　3.4高溫保護報警控制

　　當電加熱器由于其他原因導致溫度過高時，裝于電加熱段的高溫斷路器輸出一個開關控制信號，來控制PLC控制器停止所有工作，即所有輸出為0;同時報警輸出。

　　3.5管道風量控制

　　送風管設置風壓傳感器QBM66，采集實際壓力值并將信號送至PLC控制器，控制器根據送風壓力要求值與實際值比較后，自動輸出信號控制變頻器頻率，使風量達到用戶要求，實現恒壓目的。

　　3.6風閥控制

　　風閥與風機連鎖控制，風閥開啟，風機運行;風機停止，風閥關閉。

　　3.7本地遠程控制

　　通過開關，可以選擇本地或遠程控制。當選擇本地控制時，操作由控制面板上的文本顯示器來控制，遠程失效;當選擇遠程控制時，可實現遠程開關設備。
